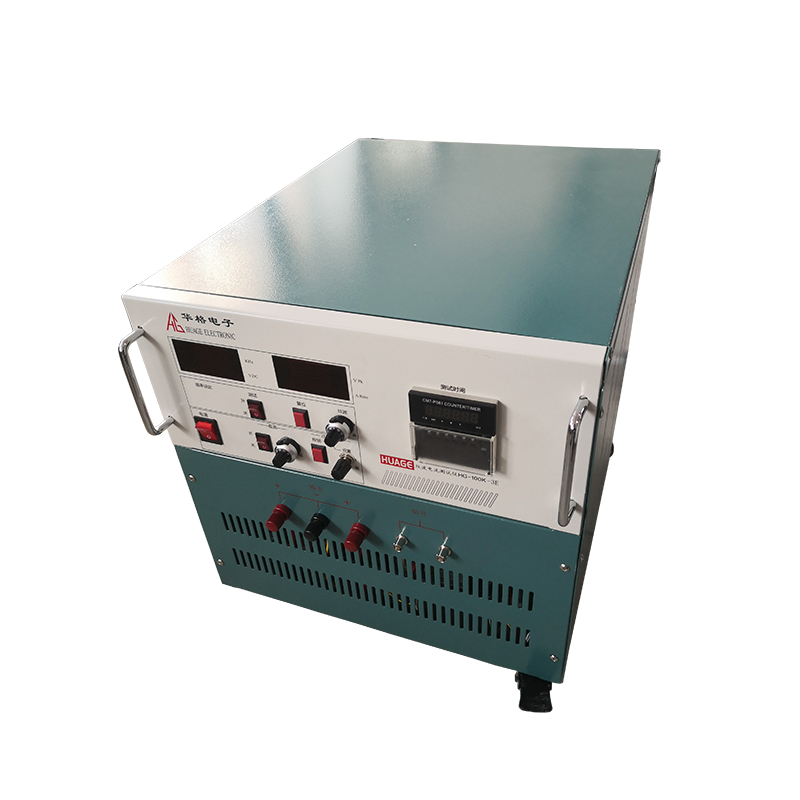

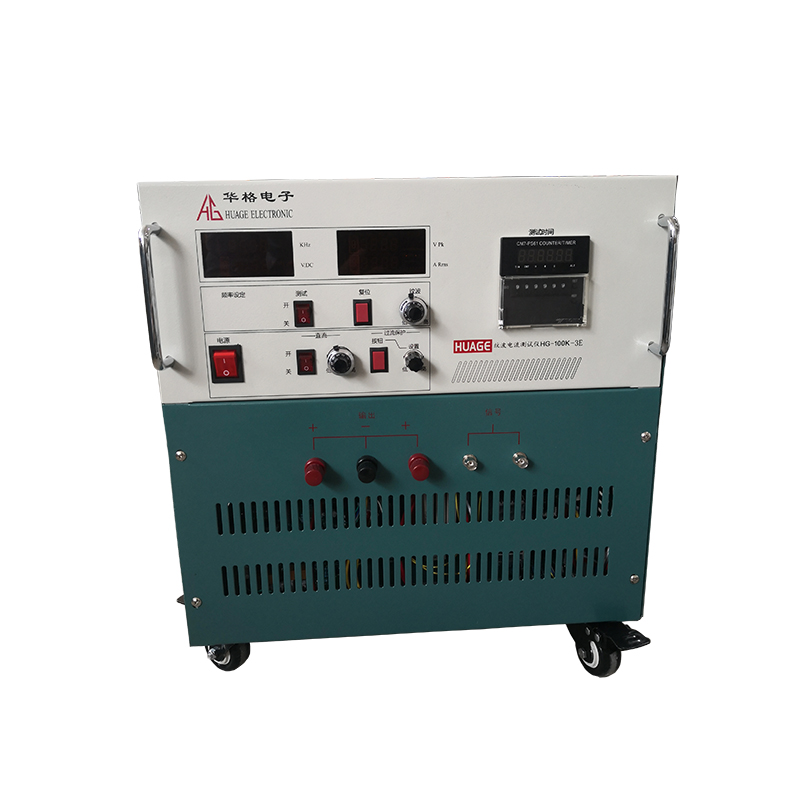

HG-100K/X系列紋波電流測試儀（高頻紋波電源）是對“電解電容”，“金屬膜電容”，“塑料電容”“固態電容”進行在線模擬測試(即不但在電容兩端加以直流偏壓，而且還同時加任意設定的交流紋波電壓)，以了解電容器的動態壽命。此系列的紋波電流測試儀主要針對用在中高頻紋波的場合的電容，如10KHz～～100KHz的紋波環境。
此系列的紋波電流測試儀的突出特點是：相對于其它同類型的紋波電流測試儀，她輸出正弦紋波電壓更標準，雜波更少，更平滑，更接近于實驗要求的標準輸出；具有界面化的報警指示和故障指示，整個儀器的維修更簡單明了；更具有外界短路自動切斷紋波電流的保護功能，更好的保護了儀器和操著人員的安全！
HG-100K/X系列紋波電流測試儀（高頻紋波電源）是對“電解電容”，“金屬膜電容”，“塑料電容”“固態電容”進行在線模擬測試(即不但在電容兩端加以直流偏壓，而且還同時加任意設定的交流紋波電壓)，以了解電容器的動態壽命。此系列的紋波電流測試儀主要針對用在中高頻紋波的場合的電容，如10KHz～～100KHz的紋波環境。
此系列的紋波電流測試儀的突出特點是：相對于其它同類型的紋波電流測試儀，她輸出正弦紋波電壓更標準，雜波更少，更平滑，更接近于實驗要求的標準輸出；具有界面化的報警指示和故障指示，整個儀器的維修更簡單明了；更具有外界短路自動切斷紋波電流的保護功能，更好的保護了儀器和操著人員的安全！

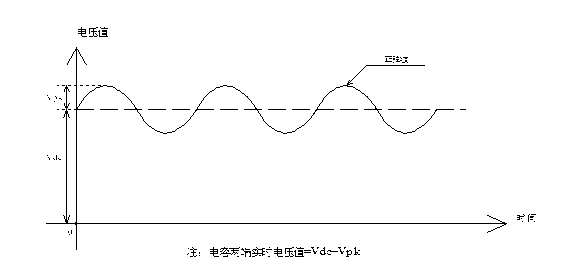

電容壽命測試實現原理：
主要型號介紹：
|
型號 |
最大輸出直流電壓 |
輸出最大紋波電壓 |
輸出最大紋波電流 |
輸出紋 波波形 |
輸出頻率 |
|
HG-100K/3E |
500V |
20Vpk |
10A |
標準正弦波 |
100KHz |
|
HG-100K/6E |
500V |
10Vpk |
15A |
標準正弦波 |
100KHz |
|
HG-100K/ADJ |
500V |
20Vpk |
10A |
標準正弦波 |
10.00K～～99.99KHz |
|
HG-120K/ADJ |
500V |
20Vpk |
10A |
標準正弦波 |
50.00K～～120.0KHz |
注：1、此款儀器采用3端輸出方式；
2、可定制非以上頻段的其它波形的紋波電源，比如：方波、三角波。
